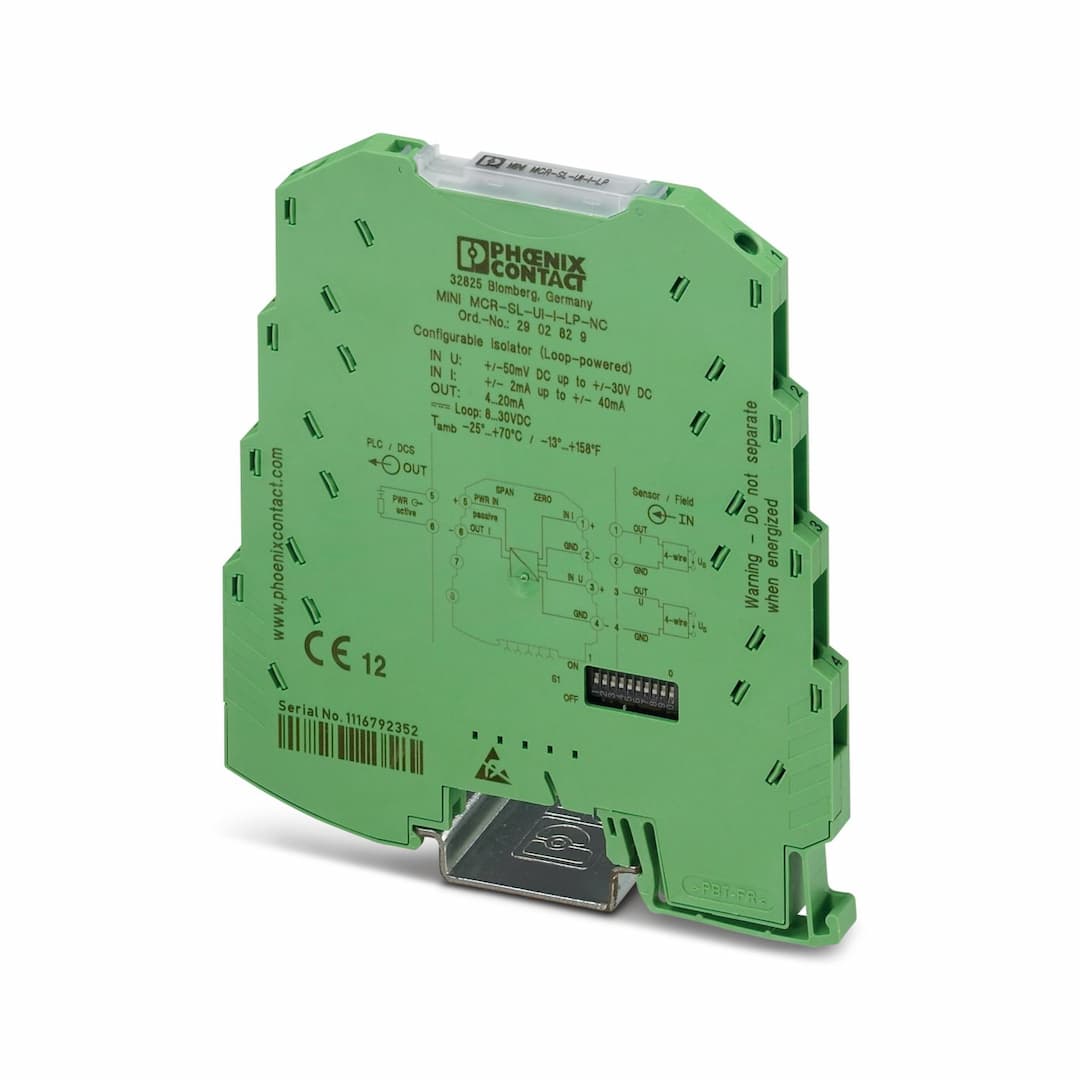

Phoenix Contact MINI MCR-SL-UI-I-LP-NC

Selling Points

  • 1Electrical Isolation: Basic insulation according to EN 61010 ensures safe signal processing.
  • 2Configurable Signal Ranges: DIP switches allow customization of input and output signal ranges.
  • 3High Accuracy: Maximum transmission error < 0.1% for precise signal conversion.
  • 4Versatile Input/Output: Handles voltage inputs from 0 mV to 30 V and current inputs from 0 mA to 40 mA.
  • 5Compact Design: 6.2 mm wide, suitable for space-constrained industrial applications.
Product Details
MINI MCR-SL-UI-I-LP-NC
Phoenix Contact

Technical Specifications

Detailed engineering parameters based on manufacturer documentation

ParameterValueParameterValue
EMC note
EMC: class A product, see manufacturer's declaration in the download area
Product type
Signal conditioner
Product family
MINI Analog
No. of channels
1
Configuration
DIP switches
Article revision
10
Overvoltage category
II
Pollution degree
2
Alignment span
± 2 %
Alignment zero
± 2 %
Electrical isolation
2-way isolation
Electrical isolation between input and output
yes
Limit frequency (3 dB)
approx. 30 Hz
Maximum power dissipation for nominal condition
19 mW
Step response (10-90%)
approx. 16 ms
Maximum temperature coefficient
0.01 %/K
Temperature coefficient, typical
0.005 %/K
Maximum transmission error
< 0.1 % (of final value) < 0.2 % (Without adjustment)
Rated insulation voltage
50 V AC/DC
Test voltage
1.5 kV AC (50 Hz, 60 s)
Insulation
Basic insulation in accordance with IEC/EN 61010
Supply voltage range
loop-powered, no external supply necessary
Power consumption
28 mW (without signal)
Number of inputs
1
Voltage input signal
0 mV ... 1000 mV 0 mV ... 750 mV 0 mV ... 500 mV 0 mV ... 300 mV 0 mV ... 250 mV 0 mV ... 200 mV 0 mV ... 150 mV 0 mV ... 125 mV 0 mV ... 120 mV 0 mV ... 100 mV 0 mV ... 75 mV 0 mV ... 60 mV 0 mV ... 50 mV 0 V ... 10 V 0 V ... 7.5 V 0 V ... 5 V 0 V ... 3 V 0 V ... 2.5 V 0 V ... 2 V 0 V ... 1.5 V 0 V ... 1.25 V 0 V ... 1.2 V 0 V ... 30 V 0 V ... 25 V 0 V ... 20 V 0 V ... 12.5 V 0 V ... 12 V 0 V ... 15 V -1000 mV ... 1000 mV -750 mV ... 750 mV -500 mV ... 500 mV -300 mV ... 300 mV -250 mV ... 250 mV -200 mV ... 200 mV -125 mV ... 125 mV -120 mV ... 120 mV -150 mV ... 150 mV -100 mV ... 100 mV -75 mV ... 75 mV -60 mV ... 60 mV -50 mV ... 50 mV -10 V ... 10 V -7.5 V ... 7.5 V -5 V ... 5 V -3 V ... 3 V -2.5 V ... 2.5 V -2 V ... 2 V -1.25 V ... 1.25 V -1.2 V ... 1.2 V -1.5 V ... 1.5 V -30 V ... 30 V -25 V ... 25 V -20 V ... 20 V -12.5 V ... 12.5 V -12 V ... 12 V -15 V ... 15 V 200 mV ... 1000 mV 150 mV ... 750 mV 100 mV ... 500 mV 60 mV ... 300 mV 50 mV ... 250 mV 40 mV ... 200 mV 25 mV ... 125 mV 24 mV ... 120 mV 30 mV ... 150 mV 20 mV ... 100 mV 15 mV ... 75 mV 12 mV ... 60 mV 10 mV ... 50 mV 2 V ... 10 V (additional areas can be configured, see table) 1.5 V ... 7.5 V 1 V ... 5 V 0.6 V ... 3 V 0.5 V ... 2.5 V 0.4 V ... 2 V 0.25 V ... 1.25 V 0.24 V ... 1.2 V 0.3 V ... 1.5 V 6 V ... 30 V 5 V ... 25 V 4 V ... 20 V 2.5 V ... 12.5 V 2.4 V ... 12 V 3 V ... 15 V
Max. voltage input signal
< 40 V
Current input signal
0 mA ... 40 mA 0 mA ... 30 mA 0 mA ... 20 mA 0 mA ... 12 mA 0 mA ... 10 mA 0 mA ... 8 mA 0 mA ... 7.5 mA 0 mA ... 5 mA 0 mA ... 6 mA 0 mA ... 4 mA 0 mA ... 3 mA 0 mA ... 2.5 mA 0 mA ... 2 mA -40 mA ... 40 mA -30 mA ... 30 mA -20 mA ... 20 mA -12 mA ... 12 mA -10 mA ... 10 mA -8 mA ... 8 mA -7.5 mA ... 7.5 mA -5 mA ... 5 mA -6 mA ... 6 mA -4 mA ... 4 mA -3 mA ... 3 mA -2.5 mA ... 2.5 mA -2 mA ... 2 mA 8 mA ... 40 mA 6 mA ... 30 mA 4 mA ... 20 mA 2.4 mA ... 12 mA 2 mA ... 10 mA 1.6 mA ... 8 mA 1.5 mA ... 7.5 mA 1 mA ... 5 mA 1.2 mA ... 6 mA 0.8 mA ... 4 mA 0.6 mA ... 3 mA 0.5 mA ... 2.5 mA 0.4 mA ... 2 mA
Max. current input signal
< 50 mA (Dielectric strength up to 30 V)
Input resistance of voltage input
100 kΩ (≤ 1 V) 1 MΩ (≥ 1 V)
Input resistance current input
≤ 50 Ω
Number of outputs
1
Configurable/programmable
Yes, preconfigured
Current output signal
4 mA ... 20 mA
Max. current output signal
35 mA (output limit)
Load/output load current output
< 1000 Ω ((U
Ripple
< 20 mV
Connection method
Screw connection
Stripping length
12 mm
Screw thread
M3
Conductor cross section rigid
0.2 mm² ... 2.5 mm²
Conductor cross section flexible
0.2 mm² ... 2.5 mm²
Conductor cross section AWG
26 ... 12
Width
6.2 mm
Height
93.1 mm
Depth
101.2 mm
Color
green (RAL 6021)
Housing material
PBT
Fire protection for rail vehicles (DIN EN 45545-2) R22
HL 1 - HL 2
Fire protection for rail vehicles (DIN EN 45545-2) R23
HL 1 - HL 2
Fire protection for rail vehicles (DIN EN 45545-2) R24
HL 1 - HL 2
Degree of protection
IP20
Ambient temperature (operation)
-25 °C ... 70 °C
Ambient temperature (storage/transport)
-40 °C ... 85 °C
Altitude
≤ 2000 m
Permissible humidity (operation)
5 % ... 95 % (non-condensing)
Certificate
CE-compliant
Certificate
UKCA-compliant
Identification
UL 508 Listed Class I, Div. 2, Groups A, B, C, D T5 Class I, Zone 2, Group IIC
Certificate
DNV GL TAA00002R0
Temperature
B
Humidity
B
Vibration
B
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Electromagnetic compatibility
Conformance with EMC directive
Noise immunity
EN 61000-6-2
Note
When being exposed to interference, there may be minimal deviations.
Noise emission
EN 61000-6-4
Standards/regulations
EN 61000-4-2
Comments
Safety measures must be taken to prevent electrostatic discharge.
Designation
Electromagnetic RF field
Standards/regulations
EN 61000-4-3
Typical deviation from the measuring range final value
0.5 %
Comments
Criterion A
Designation
Fast transients (burst)
Standards/regulations
EN 61000-4-4
Typical deviation from the measuring range final value
2 %
Comments
Criterion B
Standards/regulations
EN 61000-4-5
Comments
Criterion B
Designation
Conducted interferences
Standards/regulations
EN 61000-4-6
Typical deviation from the measuring range final value
0.5 %
Comments
Criterion A
Electrical isolation
2-way isolation
Mounting type
DIN rail mounting
Mounting position
any

Specifications may be subject to change without notice
