Product Model

TRIO-UPS/1AC/24DC/ 5

In Stock
Last updated: 2025/4/19

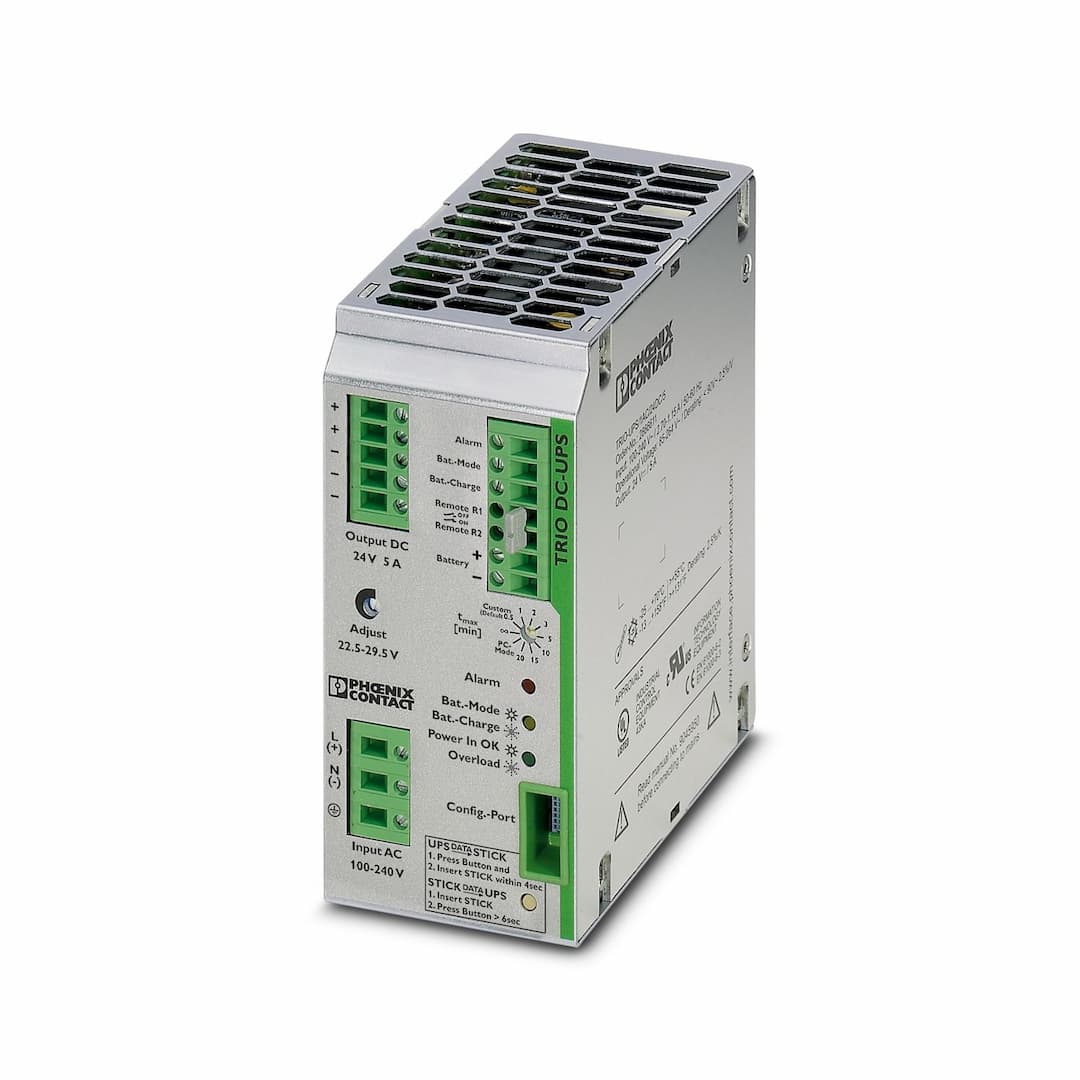

Phoenix Contact TRIO-UPS/1AC/24DC/ 5

Selling Points

  • 1Achieves efficiency rates of >88% in network operation and >86% in battery operation.
  • 2Integrates power supply and UPS module in one housing, saving space.
  • 3Automatically restarts connected loads when mains power is restored, ensuring seamless operation.
  • 4Supports lead AGM battery modules with up to 12 AH nominal capacity, providing up to two hours of backup time with a 5 A load current.
  • 5Features overvoltage protection, deep discharge protection, and alarm signaling for enhanced reliability.
Product Details
TRIO-UPS/1AC/24DC/ 5
Phoenix Contact

Technical Specifications

Detailed engineering parameters based on manufacturer documentation

ParameterValueParameterValue
Input voltage
24 V DC
Nominal input voltage range
100 V AC ... 240 V AC
Input voltage range
85 V AC ... 264 V AC (Derating < 90 V AC: 2.5%V) 100 V DC ... 350 V DC (UL508: 100 ... 250 V)
Input voltage range AC
85 V AC ... 264 V AC (Derating < 90 V AC: 2.5%V)
Input voltage range DC
100 V DC ... 350 V DC (UL508: 100 ... 250 V)
Voltage type of supply voltage
AC/DC
Inrush current
< 44 A (< 1.3 A
Inrush current integral (I
< 1.3 A
AC frequency range
45 Hz ... 65 Hz
Frequency range DC
0 Hz
Mains buffering time
see diagram
Buffer period
20 min (5 A)
Rotary selector switch
adjustable: 0.5 min; 1 min; 2 min; 3 min; 5 min; 10 min; 15 min; 20 min; PC-Mode
Current consumption
0.95 A (230 V AC) 1.1 A (230 V AC, maximum) 1.7 A (120 V AC) 1.8 A (120 V AC, maximum)
Protective circuit
Transient surge protection; Varistor
Power factor (cos phi)
approx. 0.5
Typical response time
150 ms (230 V AC) 200 ms (120 V AC)
Input fuse
6.3 A (slow-blow, internal)
Permissible backup fuse
B6 B10 B16
Recommended breaker for input protection
6 A ... 16 A (Characteristics B, C, D, K)
Efficiency
> 88 % (230 V AC, network operation) > 86 % (120 V AC, network operation) > 86 % (Battery operation)
Nominal output voltage
24 V DC
Setting range of the output voltage (U
22.5 V DC ... 29.5 V DC (Network operation; in the buffer mode, dependent on the battery voltage of 27.9 V DC ... 19.2 V DC)
Nominal output current (I
5 A (-25 °C ... 55 °C)
Output current limit
max. 6 A (Mains operation)
Bridging time
3600 s
Derating
55 °C ... 70 °C (2.5 %/K)
Feedback voltage resistance
35 V DC
Protection against overvoltage at the output (OVP)
< 35 V DC
Control deviation
< 1 % (change in load, static 10 % ... 90 %)
Residual ripple
< 10 mV
Output power
120 W
Nominal power
120 W
Peak switching voltages nominal load
< 25 mV
Maximum no-load power dissipation
2 W
Power loss nominal load max.
16 W (230 V AC) 20 W (120 V AC)
Power dissipation battery operation
4 W
Rise time
< 100 ms
Connection in parallel
yes, 2
Connection in series
no
Nominal output voltage
24 V DC
Output voltage range
22.5 V DC ... 29.5 V DC
Nominal output current (I
5 A
Nominal output voltage
24 V DC
Output voltage range
19.2 V DC ... 27.6 V DC (U
Nominal output current (I
5 A
Output voltage
+ 24 V
Output description
Transistor switching output
Maximum switching voltage
≤ 24 V
Output voltage
24 V
Continuous load current
≤ 200 mA
Output description
Transistor switching output
Maximum switching voltage
≤ 24 V
Output voltage
24 V
Continuous load current
≤ 200 mA
Output description
Transistor switching output
Maximum switching voltage
≤ 24 V
Output voltage
24 V
Continuous load current
≤ 200 mA
End-of-charge voltage
25 V DC ... 30 V DC (Default 27.6 V DC)
Charging current
1.5 A
Deep discharge protection
18 V DC ... 21 V DC (Default 19.2 V DC)
Memory medium
external, battery 1.3 Ah / 3.4 Ah / 7.2 Ah / 12 Ah
Battery presence check/time interval
60 s
Quality check of battery
4 h ... 200 h (Default 12 h)
Charge characteristic curve
I/U characteristic curve
IQ technology
no
Temperature compensation
0 mV/K ... 200 mV/K (42 mV/K by default)
Alarm signaling threshold
18 V DC ... 30 V DC (Default 20.4 V DC)
Network management
No
Connection method
Screw connection
Conductor cross section, rigid min.
0.2 mm²
Conductor cross section, rigid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
12
Screw thread
M3
Tightening torque, min
0.5 Nm
Tightening torque max
0.6 Nm
Connection method
Screw connection
Conductor cross section, rigid min.
0.2 mm²
Conductor cross section, rigid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
12
Stripping length
8 mm
Screw thread
M3
Tightening torque, min
0.5 Nm
Tightening torque max
0.6 Nm
Conductor cross section, rigid min.
0.2 mm²
Conductor cross section, rigid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
12
Screw thread
M3
Tightening torque, min
0.5 Nm
Tightening torque max
0.6 Nm
Interface
IFS (Interface system data port)
Types of signaling
LED
Status display
LED (green)
Note on status display
Mains voltage OK: Green LED, static at
Status display
Alarm
Note on status display
Red LED, static at
Status display
Battery (battery charge) is being charged
Note on status display
Yellow LED, flashing
Status display
Battery operation (Battery Mode)
Note on status display
LED yellow, static at
Insulation voltage input/output
4 kV (type test) 2 kV (routine test)
Insulation voltage output / PE
500 V DC (routine test)
Insulation voltage input / PE
2 kV AC (type test) 2 kV AC (routine test)
Product type
DC UPS
IQ technology
no
MTBF (IEC 61709, SN 29500)
> 596000 h (40 °C)
Article revision
07
Protection class
I
Degree of pollution
2
Width
60 mm
Height
130 mm
Depth
118 mm
Installation distance right/left
0 mm / 0 mm
Installation distance top/bottom
50 mm / 50 mm
Mounting type
DIN rail mounting
Assembly note
alignable: horizontally 0 mm, vertically 50 mm
Mounting position
horizontal DIN rail NS 35, EN 60715
Housing material
Metal
Housing material
Aluminum (AlMg3) / sheet steel, zinc-plated
Type of housing
Aluminum (AlMg3) + zinc-plated sheet steel, enclosed
Degree of protection
IP20
Ambient temperature (operation)
-25 °C ... 70 °C (> 55° C derating : 2.5%/K)
Ambient temperature (storage/transport)
-40 °C ... 80 °C
Climatic class
3K3 (in acc. with EN 60721)
Max. permissible relative humidity (operation)
95 % (at 25 °C, non-condensing)
Shock
18 ms, 30g, in each space direction (according to IEC 60068-2-27)
Vibration (operation)
< 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) 15 Hz ... 150 Hz, 2.3g, 90 min.
Rail applications
EN 50121-4
Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations
EN 50178/VDE 0160 (PELV)
Standard – Limitation of mains harmonic currents
EN 61000-3-2
Standard - Electrical safety
EN 60950-1/VDE 0805 (SELV)
Standard – Protection against shock currents, basic requirements for protective separation in electrical equipment
EN 50178
Standard – Safety extra-low voltage
EN 60950-1 (SELV) EN 60204 (PELV)
Standard - Safe isolation
DIN VDE 0100-410
Shipbuilding approval
DNV GL (EMC B)
UL approvals
UL/C-UL listed UL 508 UL/C-UL Recognized UL 60950-1
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Low Voltage Directive
Conformance with Low Voltage Directive 2014/35/EC
EMC requirements for noise emission
EN 61000-6-3 EN 61000-6-4
EMC requirements for noise immunity
EN 61000-6-1 EN 61000-6-2
Noise emission
EN 55011 (EN 55022)
Standards/regulations
EN 61000-4-2
Housing
Level 3
Contact discharge
6 kV
Discharge in air
8 kV
Comments
Criterion B
Standards/regulations
EN 61000-4-3
Frequency range
80 MHz ... 2 GHz
Test field strength
10 V/m
Comments
Criterion A
Standards/regulations
EN 61000-4-4
Input
4 kV (level 4 - asymmetrical: conductor to ground)
Output
2 kV (level 4 - asymmetrical: conductor to ground)
Signal
1 kV (level 4 - asymmetrical: conductor to ground)
Comments
Criterion B
Standards/regulations
EN 61000-4-5
Input
4 kV (level 4 - asymmetrical: conductor to ground) 2 kV (level 4 - symmetrical: conductor to conductor)
Output
2 kV (Level 3 - asymmetrical) 1 kV (Level 3 - symmetrical)
Signal
2 kV (Level 3 - asymmetrical) 1 kV (Level 3 - symmetrical)
Comments
Criterion B
Standards/regulations
EN 61000-4-6
I/O/S
Level 3
Frequency range
10 kHz ... 80 MHz
Comments
Criterion A
Voltage
10 V
Standards/regulations
EN 61000-4-11
Standards/regulations
EN 61000-6-3
Radio interference voltage in acc. with EN 55011
EN 55011 (EN 55022) Class B, area of application: Industry and residential
Emitted radio interference in acc. with EN 55011
EN 55011 (EN 55022) Class B, area of application: Industry and residential

Specifications may be subject to change without notice
